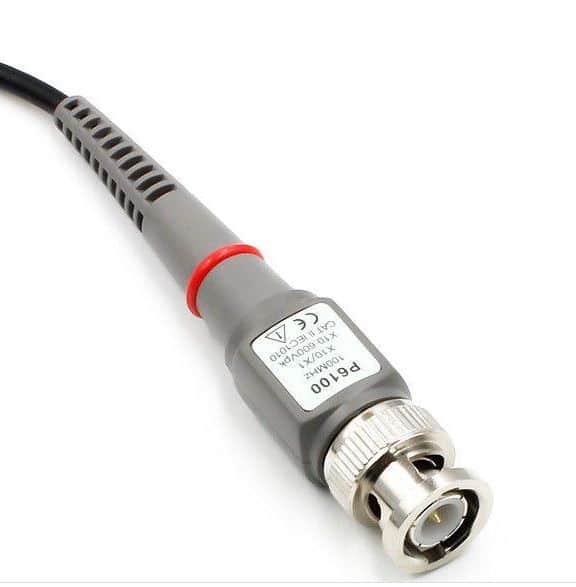

پراب اسیلوسکوپ P6100

**مشخصات فنی پراب اسیلوسکوپ P6100**

### **مشخصات اصلی**
– **مدل:** P6100
– **نوع:** پراب پسیو (غیرفعال)
– **سری پراب:** 1X/10X قابل انتخاب
– **امپدانس ورودی:** 1 MΩ ± 2%
– **خازن ورودی:** 15 pF ± 3 pF

### **مشخصات الکتریکی**
– **پهنای باند:**
– حالت 1X: DC تا 7 MHz
– حالت 10X: DC تا 100 MHz
– **نسبت تقسیم ولتاژ:**
– حالت 1X: 1:1
– حالت 10X: 10:1
– **ولتاژ کاری حداکثر:**
– حالت 1X: 400V (DC + AC Peak)
– حالت 10X: 600V (DC + AC Peak)
– **ریزنگار (Rise Time):**
– حالت 1X: approximately 50 ns
– حالت 10X: approximately 3.5 ns

### **مشخصات فیزیکی**
– **طول کابل:** 1.2 متر
– **قطر کابل:** 4.5 میلی‌متر
– **جنس کابل:** کوآکسیال با عایق PVC
– **سر پراب:** قابل تعویض
– **نوع کانکتور:** BNC استاندارد

### **مشخصات محیطی**
– **دمای کارکرد:** -10°C تا +60°C
– **رطوبت مجاز:** 20% تا 80%
– **ارتفاع مجاز:** تا 2000 متر از سطح دریا

### **ویژگی‌های خاص**
– **کلید انتخاب حالت:** 1X / 10X
– **کمپانساسیون:** قابل تنظیم با پیچ تنظیم
– **قلاب تست:** قابل جدا شدن
– **عایق‌بندی:** دوگانه برای ایمنی بیشتر
– **نوک پراب:** تیز و دقیق برای اندازه‌گیری‌های حساس

### **کاربردهای اصلی**
– مناسب برای اسیلوسکوپ‌های عمومی
– استفاده در آزمایشگاه‌های آموزشی
– پروژه‌های الکترونیکی عمومی
– تعمیرات و عیب‌یابی مدارها

### **لوازم جانبی شامل**
– نوک پراب ‌های جایگزین
– قلاب تست
– آداپتور زمین
– پیچ تنظیم کمپانساسیون

### **نکات ایمنی**
– **رده بندی CAT:** CAT I 600V
– **مقاومت عایقی:** 1000V DC
– **مطابقت با استاندارد:** CE compliant

**پراب P6100 یک انتخاب اقتصادی و قابل اعتماد برای اکثر اسیلوسکوپ‌های دیجیتال و آنالوگ با ورودی استاندارد BNC می‌باشد.**
